QBY气动隔膜泵

QBY气动隔膜泵

产品详情

产品概述:
         我公司生产的QBY系列气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。QBY系列气动隔膜泵采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的WLLDENPVMPS、美国的MARIOWPUMPS相近。我公司目前已形成系列化生产,共有八种规格直径:φ10mm3/8'')、φ15mm1/2'')、φ25mm1'')、φ40mm11/2'')、φ50mm2'')、φ65mm21/2'')、φ80mm3'')、φ100mm4'')。四种材质:铝合金、铸铁、不锈钢、工程塑料。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯隔膜。以满足不同用户的需要。

主要用途:

1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.
泵吸油漆、树胶、颜料。
3.
粘合剂和胶水、全部种类可用泵吸取。
4.
各种瓦、瓷、砖器及陶器釉浆。
5.
油井钻好后,用QBY铝合金隔膜泵,深圳隔膜泵吸沉积物及灌浆。
6.
泵吸各种乳剂和填料。
7.
泵吸各种污水。
8.
用泵为油轮,驳船清仓吸取仓内污水。
9.
啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.
泵吸矿井、坑道、隧道、选矿、矿渣中的积水。QBY铝合金隔膜泵,深圳隔膜泵吸水泥灌浆及灰浆。
11.
各种橡胶浆。
12.
各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.
各种剧毒、易燃、易挥发液体。
14.
各种强酸、强碱、强腐蚀液体。
15.
各种高温液体最高可耐150℃。
16.
作为各种固液体分离设备的前级送压装置。

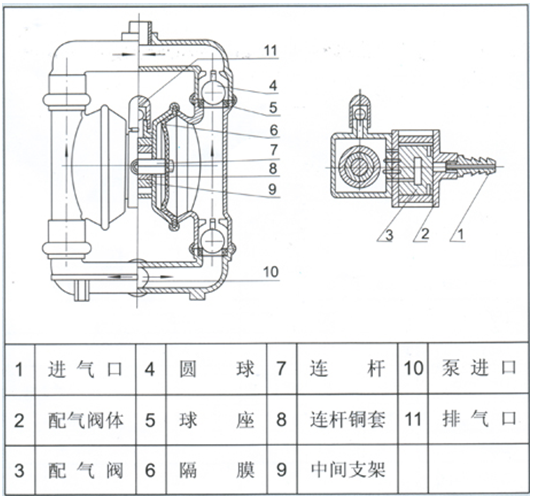

产品结构:


工作原理:
       在QBY气动隔膜泵的两个对称工作腔中,各装有一块有弹性的隔膜6,联杆将两块隔膜结成一体,压缩空气从泵的进气接头1进入配气阀3后,推动两个工作腔内的隔膜,驱使联杆联接的两块隔膜同步运动。与此同时,另一工作腔中的气体则从隔膜的背后排出泵外。一旦到达行程终点。配气机构则自动地将压缩空气引入另一个工作腔,推动隔膜朝相反方向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中设置有两个单向球阀4,隔膜的往复运动,造成工作腔内容积的改变,迫使两个单向球阀交替地开启和关闭,从而将液体连续地吸入和排出。

产品特点:

1、不需要灌引水,吸程高达7m,扬程达50m,出口压力不小于6kgf每平方厘米。
2
、流动宽蔽,通过性能好,允许通过最大颗粒。直径达10mm抽送泥浆、杂质时,对隔膜泵磨损极小。
3
、扬程、流量可通过气阀开度实现无级调节。(气压调节在2-8kg/平方厘米)
4
、该气动隔膜泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外汇露。所以抽送有毒,易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全。
5
、不必用电,在易燃、易爆场所使用安全可靠。
6
、可以浸没在介质中工作。
7
、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门,即使由于意外情况而长时间地无介质运行或突然停机、隔膜泵也不会因此而损坏,一旦超负荷,泵也会自动停机,具有自我保护性能,当负荷恢复正常以后,又能自动启动运行。
8
、结构简单、易损部件少,该泵结构简单、安装维护方便,隔膜泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。
9
、可输送较粘的液体。(粘度在1万厘泊以下)
10
、本气动隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该气动隔膜泵一大特点。

性能参数:

名称



进出口径(mm)

流量

扬程

吸程

最大允许通过颗粒φ(mm)

最大供气压(kgf/cm2)

(m3/h)

(m)

(m)

QBY-15

15

1

50

5

1

7

QBY-25

25

2.4

50

7

2.5

7

QBY-40

40

8

50

7

4.5

7

QBY-50

50

12

50

7

8

7

QBY-65

65

16

50

7

8

7

QBY-80

80

24

50

7

10

7

QBY-100

100

30

50

7

10

7

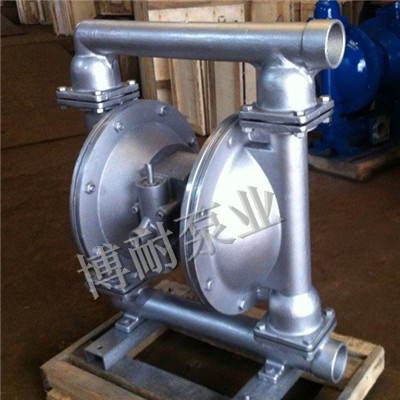

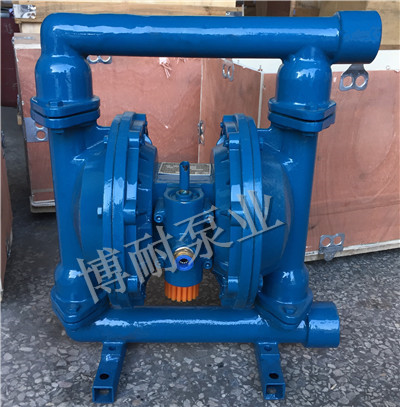

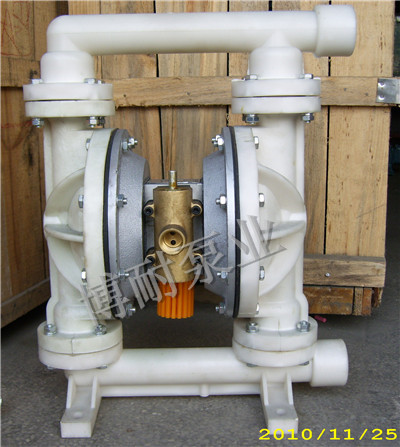

产品展示:
