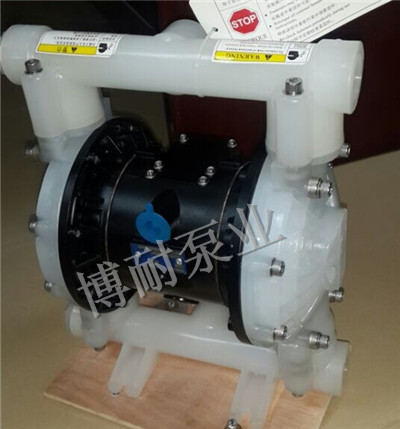

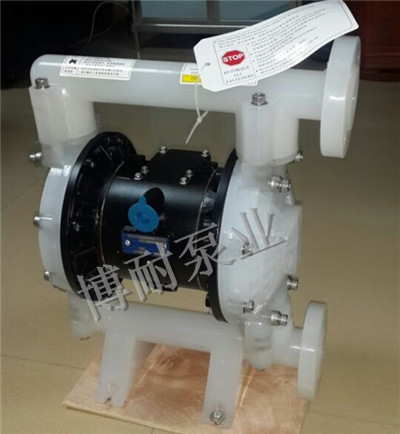

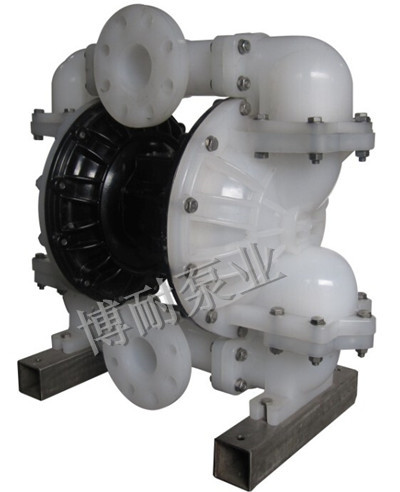

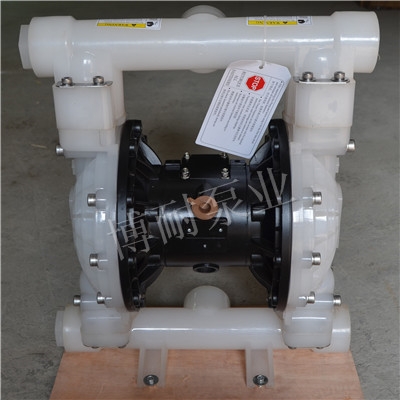

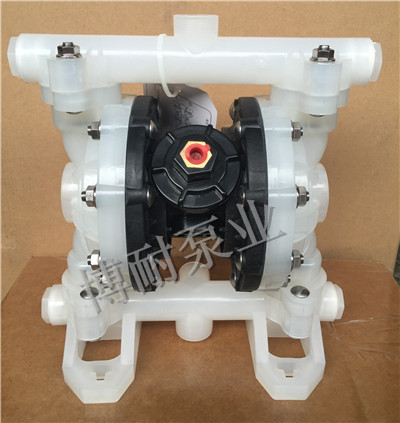

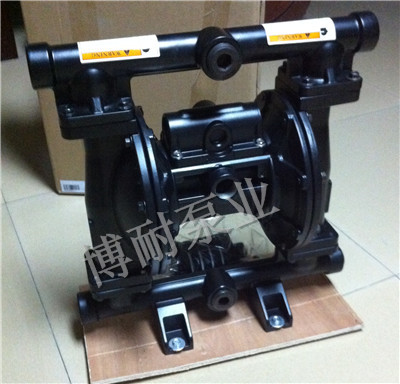

SN气动隔膜泵

产品详情

产品概述：
我公司的这款隔膜泵完全可以替代进口隔膜泵,最主要的是在产品售后方面我们有绝对优势,各种配件一应具全,现货随时供应。超长的保修期是对我公司产品质量的绝对保证。SN隔膜泵是一种较特殊的容积泵，它是利用泵缸内的隔膜来回鼓动而吸入和排出液体的容积泵，所以叫隔膜泵。近年来，由于在隔膜材料取得了突破性的进展，国际上越来越多的工业化国家都在用此种型式的隔膜泵，代替部份离心泵、螺杆泵，来应用于石化、陶瓷、冶金等行业。

主要特点：

1、计量准确可靠，运行噪声小。
2、由于介质只与泵缸、泵阀、膜片接触，密封可靠，适合输送和计量易燃易爆、强腐蚀、剧毒、有放射的液体。
3、不需灌引水，自吸能力可达5-8米以上。
4、通过性能好，直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
5、由于隔膜将被输送介质和传动机械件分开，所以介质绝对不会向外泄漏。且隔膜泵泵本身无轴封，使用寿命大大延长。泵体，膜片，可根据不同介质，隔膜分为氯丁橡胶、氟橡胶、特氟龙膜片，丁晴橡胶等，可以满足不同用户的要求。
6、隔膜泵泵体介质流经部份，可根据用户要求，分为铸铁、不锈钢、衬胶。

结构说明：
此气动隔膜泵具有设计简单、高可靠的空气换向阀，能保证永久性不停机而发生昂贵的停工费用。所有空气阀部件可在不拆开流体部分的情况下进行更换。铝质部件经特殊处理能抵御不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐用，不易损坏，无需润滑，保证气路畅通，换向灵活。

性能参数：

型号	SN15/SN20	SN25	SN40	SN50	SN80
进出口径（in）	1/2 3/4	1	1-1/2	2	3
空气入口直径(in)	1/4	1/2	1/2	1/2	3/4
最大工作压力(Mpa)	0.7	0.84	0.84	0.84	0.84
最大流量(L/min)	50	150	340	570	1000
最高扬程(m)	70	70	70	70	70
最大输送颗粒(mm)	ø2.5	ø 3.2	ø 4.8	ø 6.3	ø 9.4
最大虹吸高度(m)	干抽4.5 湿抽 7.6	干抽5.48 湿抽5.48	干抽5.48 湿抽5.48	干抽5.48 湿抽5.48	干抽2.4 湿抽7.6
聚丙稀外型尺寸(mm)	259160288	312200376	415265504	505318836	755416738
铝合金外型尺寸(mm)	217160275	304200366	397265495	458318675	735416745
不锈钢外型尺寸(mm)	220160275	304200366	397265495	458318675	735416745
